G292-Z20

HPC Server - 2U UP 8 x Gen4 GPU Server ( Microchip Lösung) für AI , AI Training , AI Inference & HPC

Unterstützt bis zu 8 x GPU-Karten mit doppeltem Steckplatz
AMD EPYC™ 7003 Prozessoren mit AMD 3D V-Cache™ Technologie
AMD EPYC™ 7003 Prozessorfamilie
8-Kanal RDIMM/LRDIMM DDR4, 8 x DIMMs
2 x 10Gb/s SFP+ LAN-Anschlüsse (Mellanox® ConnectX-4 Lx Controller)
1 x Dedizierter Verwaltungsanschluss
8 x 2,5" Hot-Swap-fähige HDD/SSD-Schächte
2 x M.2 mit PCIe Gen3 x4/x2-Schnittstelle
8 x PCIe Gen4 Erweiterungssteckplätze für GPUs
2 x PCIe Gen4 x16 Low-Profile-Steckplätze mit halber Länge für Erweiterungskarten
Aspeed® AST2500 Fernverwaltungssteuerung
2+0 2200W (240V) 80 PLUS Platinum Netzteil

Nichts ist besser als EPYC™

AMD EPYC™ 7003 Prozessoren mit AMD 3D V-Cache™

AMD EPYC 7003 Prozessoren mit AMD 3D V-Cache Technologie setzen einmal mehr die Messlatte für bahnbrechende Leistung bei gezielten technischen Rechenaufgaben wie Electronic Design Automation, Computational Fluid Dynamics und Finite-Elemente-Analyse Software und Lösungen höher. Die Zen 3-Architektur bietet bahnbrechende Leistung pro Kern und Leistung pro Watt und ist führend bei der Anzahl der Kerne (bis zu 64), der Menge an L3-Cache (768 MB) und 128 PCIe 4.0-Lanes, während die Sockelkompatibilität mit bestehenden AMD EPYC-Plattformen der 3.

Zen 3
Architecture

768MB
L3 Cache Per Socket

Up To 64
“ZEN 3” Cores

128
PCIe 4.0 Lanes

Architektur für moderne Rechenzentren

AMD EPYC™ 7003 Serie Prozessoren

GIGABYTE Server und AMD EPYC 7003 Series Prozessoren liefern den höchstmöglichen E/A-Durchsatz und ebnen den Weg für eine schnelle Kommunikation zwischen CPU und Beschleuniger in HPC und Datenanalyse.

Bis zu 64 Kerne
8 Kanäle mit DDR4-3200
Bis zu 4TB Speicherkapazität
128 Lanes PCIe 4.0
2-Wege-SMT und Turbo Boost
4,6,8-Kanal-Speicher-Interleave
Synchronisierte Fabric- und Speichertaktgeschwindigkeiten
Sichere Speicherverschlüsselung
Sichere verschlüsselte Virtualisierung

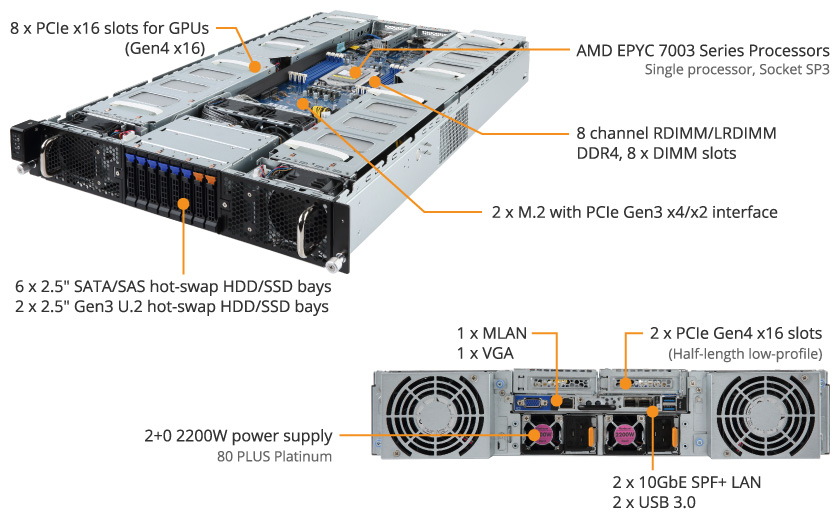

G292-Z20 Produktübersicht

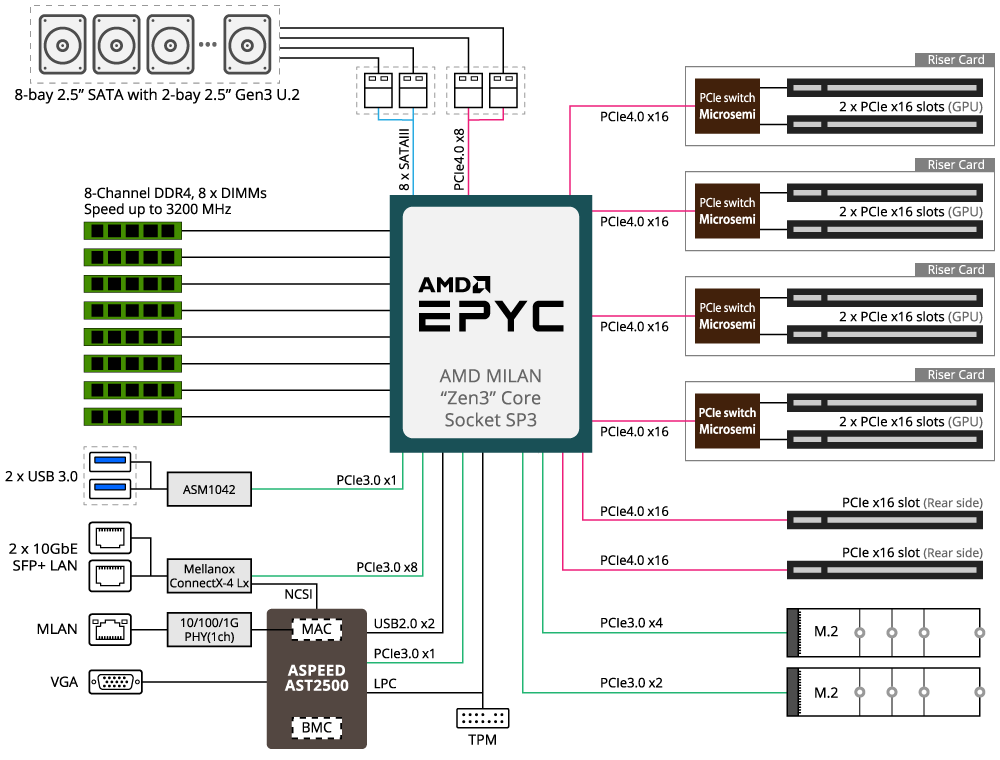

G292-Z20 System-Blockdiagramm

Hohe Leistung

Unterstützt verschiedene Computing-Beschleuniger

GIGABYTE Server wurden in einer Reihe von Workloads mit verschiedenen Computing-Beschleunigern getestet und validiert, um ein hohes Maß an Leistung für 3D-Rendering, Deep Learning und High-Performance-Computing zu liefern, was es Content-Erstellern, Datenwissenschaftlern, Forschern und Ingenieuren ermöglicht, Herausforderungen zu meistern, die früher unmöglich waren.

Leistungseffizienz

Automatische Lüfterdrehzahlregelung

GIGABYTE Server sind mit einer automatischen Lüftersteuerung ausgestattet, um die beste Kühlung und Energieeffizienz zu erreichen. Die einzelnen Lüftergeschwindigkeiten werden automatisch an die Temperatursensoren angepasst, die strategisch in den Servern platziert sind.

High Availability

Smart Ride Through (SmaRT)

To prevent server downtime and data loss as a result of loss of AC power, GIGABYTE implements SmaRT in all our server platforms. When such an event occurs, the system will throttle while maintaining availability and reducing power load. Capacitors within the power supply can supply power for 10-20ms, which is enough time to transition to a backup power source for continued operation.

Hardware-Sicherheit

Optionales TPM 2.0-Modul

Bei der hardwarebasierten Authentifizierung werden die Passwörter, Verschlüsselungsschlüssel und digitalen Zertifikate in einem TPM-Modul gespeichert, um zu verhindern, dass unerwünschte Benutzer Zugriff auf Ihre Daten erhalten. GIGABYTE TPM-Module sind entweder als Serial Peripheral Interface oder Low Pin Count Bus erhältlich.

Benutzerfreundlich

Zertifiziert bereit mit Software-Partnern

Die Mitgliedschaft in wichtigen Software-Allianz-Partnerprogrammen ermöglicht GIGABYTE die schnelle Entwicklung und Validierung gemeinsamer Lösungen, die es unseren Kunden ermöglichen, ihre Rechenzentren zu modernisieren und IT-Infrastruktur- und Anwendungsdienste schnell, flexibel und kostenoptimiert zu implementieren.

Werkzeugloses Design der Laufwerksschächte

Der Einrastmechanismus sichert das Laufwerk an seinem Platz. Installieren oder ersetzen Sie ein neues Laufwerk in Sekunden.

Management mit Mehrwert

GIGABYTE bietet kostenlose Verwaltungsanwendungen über einen speziellen kleinen Prozessor, der auf dem Server eingebaut ist.

GIGABYTE Verwaltungskonsole

Für die Verwaltung und Wartung eines Servers oder eines kleinen Clusters können Benutzer die GIGABYTE Management Console verwenden, die auf jedem Server vorinstalliert ist. Sobald die Server in Betrieb sind, kann das IT-Personal über die browserbasierte grafische Benutzeroberfläche den Zustand jedes Servers in Echtzeit überwachen und verwalten. Darüber hinaus bietet die GIGABYTE Management Console auch

Unterstützung der Standard-IPMI-Spezifikationen, die es den Nutzern ermöglicht, Dienste über eine offene Schnittstelle in eine einzige Plattform zu integrieren
Automatische Ereignisaufzeichnung, die das Systemverhalten 30 Sekunden vor dem Eintreten eines Ereignisses aufzeichnen kann, was die Bestimmung von Folgeaktionen erleichtert
Integration von SAS/SATA/NVMe-Geräten und RAID-Controller-Firmware in die GIGABYTE Management Console zur Überwachung und Steuerung von Broadcom® MegaRAID-Adaptern

GIGABYTE Server-Verwaltung (GSM)

GSM ist eine Software-Suite, die Cluster von Servern gleichzeitig über das Internet verwalten kann. GSM kann auf allen GIGABYTE Servern ausgeführt werden und unterstützt Windows und Linux. GSM kann von der GIGABYTE Website heruntergeladen werden und entspricht den IPMI und Redfish Standards. GSM beinhaltet eine komplette Palette von Systemmanagement-Funktionen, die die folgenden Dienstprogramme umfassen:

GSM Server: Ein Softwareprogramm, das eine Echtzeit-Fernsteuerung über eine grafische Benutzeroberfläche durch den Computer eines Administrators oder durch einen Server im Cluster ermöglicht. Die Software ermöglicht eine einfache Wartung großer Servercluster
GSM CLI: Eine Befehlszeilenschnittstelle zur Überwachung und Verwaltung aus der Ferne
GSM-Agent: Ein Softwareprogramm, das auf jedem GIGABYTE Serverknoten installiert ist und Informationen von jedem System und den Geräten über das Betriebssystem abruft; diese Software ist mit GSM Server oder GSM CLI integriert
GSM Mobile: Eine mobile App für Android und iOS, die Administratoren mit Echtzeit-Systeminformationen versorgt
GSM-Plugin: Eine Anwendungsprogrammschnittstelle, die es Anwendern ermöglicht, VMware vCenter für die Echtzeitüberwachung und das Management von Server-Clustern zu nutzen

NVIDIA-zertifizierte Systeme™

Komplexe KI-Workloads, einschließlich Clustern, werden immer häufiger, und Systemintegratoren und IT-Mitarbeiter müssen sich schnell an die neue Technologie anpassen. Um die Systemkompatibilität und das Vertrauen zu verbessern, hat NVIDIA das Programm NVIDIA-Certified Systems eingeführt, das Server auf Basis von Hardware und Software des NVIDIA NGC-Katalogs validiert. Derzeit konzentrieren sich die NVIDIA-Certified Systems auf die NVIDIA-Ampere-Architektur und NVIDIA-Mellanox-Netzwerkadapter, aber das Programm wird erweitert. Auch Kunden, die mit den NVIDIA NGC Support Services vertraut sind, können die Dienste für NVIDIA-Certified nutzen.

Tech specs

Dimensions (WxHxD, mm)	2U 448 x 87.5 x 800
Motherboard	MZ22-G20 Rev. 3.0
CPU	AMD EPYC™ 7003 processors with AMD 3D V-Cache™ Technology AMD EPYC™ 7003 series processor family Single processor, 7nm technology Up to 64-core, 128 threads per processor cTDP up to 280W Compatible with AMD EPYC™ 7002 series processor family
Socket	Socket SP3
Chipset	System on Chip
Memory	8 x DIMM slots DDR4 memory supported only 8-Channel memory architecture RDIMM modules up to 128GB supported LRDIMM modules up to 128GB supported 3DS RDIMM/LRDIMM modules up to 256GB supported Memory speed: Up to 3200 MHz
LAN	2 x SFP+ 10Gb/s LAN ports (Mellanox^® ConnectX-4 Lx controller) Pin-to-Pin compatible with Mellanox^® 25Gb/s LAN controller ( as an option) 1 x 10/100/1000 management LAN
Video	Integrated in Aspeed^® AST2500 2D Video Graphic Adapter with PCIe bus interface 1920x1200@60Hz 32bpp, DDR4 SDRAM
Storage	8 x 2.5" hot-swappable HDD/SSD bays - 2 x amber HDD trays compatible with Gen3 U.2 devices - 6 x blue HDD trays compatible with SATA/SAS devices only SAS card is required for SAS devices support Recommended 12Gb/s SAS cards: CRA4448 CRA4548 1 x M.2 slot: - M-key - PCIe Gen3 x4 - Supports NGFF-2242/2260/2280/22110 cards 1 x M.2 slot: - M-key - PCIe Gen3 x2 - Supports NGFF-2242/2260/2280/22110 cards
SATA	Supported
SAS	Supported via add-on SAS Card
RAID	Depends on SAS Card
Peripheral Drives	N/A
Expansion Slots	8 x PCIe x16 slots (Gen4 x16 bus) for GPUs ( Microchip solution) 2 x PCIe x16 (Gen4 x16 bus) Half-length low-profile slots - Maximum limitation of GPU card: 285mm (L) x 111.5mm (W) x 39.5mm (H) - System is validated for population with a uniform GPU model - Support is not provided for mixed GPU populations - For the latest GPU cards QVL, please contact your GIGABYTE representative
Internal I/O	1 x TPM header 4 x SlimSAS connectors 2 x M.2 slots 1 x Buzzer
Front I/O	1 x Power button with LED 1 x ID button with LED 2 x LAN activity LEDs 1 x HDD activity LED 1 x System status LED 1 x Reset button
Rear I/O	2 x USB 3.0 1 x VGA 2 x SFP+ 1 x MLAN 1 x Power button with LED 1 x ID button with LED 1 x Reset button 1 x NMI button 1 x System status LED
Backplane I/O	6 x SAS/SATA and 2 x NVMe ports Backplane P/N: 9CBPG083NR-00 Bandwidth: SATA 6Gb/s, SAS 12Gb/s and PCIe x4
TPM	1 x TPM header with SPI interface Optional TPM2.0 kit: CTM010
Power Supply	2+0 2200W 80 PLUS Platinum power supply AC Input: - 100-127V~/ 14A, 47-63Hz - 200-240V~/ 12.6A, 47-63Hz DC Output: - Max 1200W/ 100-127V~ +12.12V/ 95.6A +12Vsb/ 3.5A - Max 2200W/ 200-240V +12.12V/ 178.1A +12Vsb/ 3.5A NOTE: The system power supply requires C19 type power cord
System Management	Aspeed^® AST2500 management controller GIGABYTE Management Console (AMI MegaRAC SP-X) web interface Dashboard JAVA Based Serial Over LAN HTML5 KVM Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.) Sensor Reading History Data FRU Information SEL Log in Linear Storage / Circular Storage Policy Hardware Inventory Fan Profile System Firewall Power Consumption Power Control LDAP / AD / RADIUS Support Backup & Restore Configuration Remote BIOS/BMC/CPLD Update Event Log Filter User Management Media Redirection Settings PAM Order Settings SSL Settings SMTP Settings
OS Compatibility	Windows Server 2016 ( X2APIC/256T not supported) Windows Server 2019 Red Hat Enterprise Linux 8.3 ( x64) or later SUSE Linux Enterprise Server 12 SP5 ( x64) or later SUSE Linux Enterprise Server 15 SP2 ( x64) or later Ubuntu 18.04.5 LTS (x64) or later Ubuntu 20.04 LTS (x64) or later VMware ESXi 6.7 Update3 P03 or later VMware ESXi 7.0 Update1 or later Citrix Hypervisor 8.2.0 or later
Weight	Net Weight: 30 kg Gross Weight: 36 kg
System Fans	8 x 80x80x38mm (16,300rpm)
Operating Properties	Operating temperature: 10°C to 35°C Operating humidity: 8%-80% (non-condensing) Non-operating temperature: -40°C to 60°C Non-operating humidity: 20%-95% (non-condensing) NOTE: Please contact Technical Support for more information about optimized GPU operating temperature
Packaging Content	1 x G292-Z20 1 x CPU heatsink 1 x Rail kit
Part Numbers	- Barebone with rail kit: 6NG292Z20MR-00 Rev. A00 - Motherboard: 9MZ22G20NR-00 - Tool-less rail kit: 25HB2-A86102-K0R - CPU heatsink: 25ST1-44320I-A0R - Back plane board: 9CBPG083NR-00 - Fan module: 25ST2-883827-D0R - Power supply: 25EP0-222001-D0S - C19 type power cord 125V/15A (US): 25CP1-018000-Q0R (optional) - C19 type power cord 250V/16A (EU): 25CP3-01830H-Q0R (optional) - C19 type power cord 250V/15A (US): 25CP1-018300-Q0R (optional)
